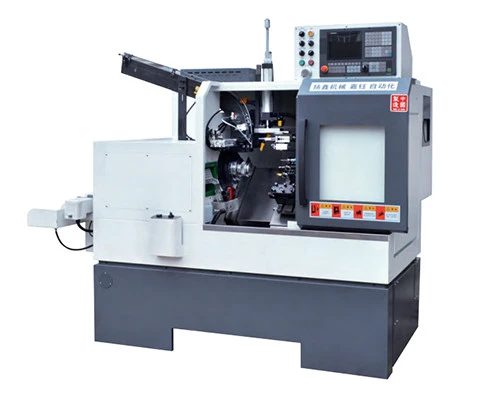

Yuqori aniqlikdagi qiya yotoqli CNC torna
Yuqori aniqlikdagi qiya yotoqli CNC stanogi ommaviy ishlab chiqarish talablari uchun moʻljallangan, old-oziqlantiruvchi, egilgan-to'shakli CNC stanogidir. U murakkab qismlarni -, jumladan, qisqa vallar, pog'onali vallar, disk shaklidagi qismlar-va quvur shaklidagi ish qismlarini yuqori-aniqlikdagi, avtomatlashtirilgan ishlov berish uchun maxsus ishlab chiqilgan. Integral 45 graduslik egilgan to'shak tuzilishi va chiziqli yo'naltiruvchi relslar-bo'lgan hamda pnevmatik old oziqlantirish mexanizmi va tebranish piyola oziqlantiruvchi tizimi bilan birlashtirilgan-mashina qarovsiz ishlash yoki bir nechta mashinalarni bitta operator boshqarish imkonini beruvchi avtomatlashtirilgan ishlab chiqarish rejimlarini ishga tushiradi va shu bilan ishlov berish samaradorligi va mustahkamligini sezilarli darajada oshiradi.
Texnik xususiyatlari
|
Model |
0640 |
|
Oziqlantirish usuli |
Oldindan oziqlantirish (silindrni oziqlantirish) |
|
To'ldirish usuli |
Vibratsiyali idish oziqlantiruvchi (ixtiyoriy lift) |
|
Bo'shatish usuli |
Qabul qiluvchi + konveyer tasmasi |
|
Ish qismi uzunligi |
10-80 mm |
|
Yotoq konfiguratsiyasi |
Chiziqli qo'llanmalar bilan ajralmas 45 daraja egilgan yotoq |
|
Boshqarish tizimi |
CNC tizimi + PLC |
|
Milning tuzilishi |
Shpindel birligi (4 Old + 2 Orqa podshipniklar) |
|
Shpindel burun |
A2-5 |
|
Shpindel tezligi |
50-3500 aylanish tezligi |
|
Teshikdan-o'tildi |
ph40mm (Maksimal novda zaxira diametri) |
|
Siqish usuli |
Bo'shliqli aylanadigan gidravlik silindr |
|
Shpindel armatura |
0640 bahor kollektori (ixtiyoriy gidravlik chuck) |
|
Dvigatel quvvati |
4 KVt/5,5 KVt/7,5 KVt |
|
Asbob ushlagich turi |
Gang{0}}turi asboblar ushlagichi (ixtiyoriy servo turret) |
|
Chiplarni olib tashlash usuli |
Orqa{0}}yon chiplarni evakuatsiya qilish |
|
X/Z-oʻqi Tez aylanish tezligi X/Z |
24m/min |
|
Maksimal X/Z-oʻqi Travel X/Z |
700mm/350mm |
|
Mashinaning umumiy og'irligi |
Taxminan 1300 kg |
|
Umumiy o'lchamlar |
1850 × 1400 × 1800 (uzunlik × kenglik × balandlik) |
Qo'llash doirasi
Qisqa vallar, pog'onali vallar, disk shaklidagi qismlar va quvurli komponentlar-da murakkab funksiyalarni avtomatlashtirilgan, yuqori{0}}aniqlik bilan ishlov berish uchun javob beradi.
Uskunalarni ishlab chiqarish jarayoni
Talablarni tasdiqlash: Ish qismlarining chizmalari, materiallarning spetsifikatsiyalari, ishlab chiqarish quvvatiga qo'yiladigan talablar va zarur avtomatlashtirish darajasi (masalan, vibratsiyali oziqlantiruvchi, lift yoki konveyer tasmasi kerakmi) haqida mijoz bilan bog'laning.
Yechim dizayni: Mashina asbobining umumiy strukturaviy sxemasini loyihalash; tegishli CNC tizimini tanlang; va vibratsiyali oziqlantirish mexanizmini, oldingi oziqlantirish tsilindrlarini boshqarish mantig'ini- va ishlov beriladigan qismni ushlab turuvchi va konveyer lentasi o'rtasidagi o'zaro bog'liqlik mantiqini loyihalash. Batafsil qismlar chizmalarini, yig'ish chizmalarini, gidravlik / pnevmatik sxemalarni va elektr simlari diagrammalarini yarating.
Sinov sinovi va zavod tekshiruvi: To'liq mashinaning kamida 24 soat davomida doimiy quruq ishini (yuksiz ish) o'tkazing; zavod sifat standartlariga to'liq mos kelishini ta'minlash uchun harorat ko'tarilishi, shovqin darajasi va tebranishlarni kuzatib boring.
Qadoqlash va jo‘natish: Zangga qarshi ishlov berishni qo‘llang (ochilgan yo‘naltiruvchi relslarni zangga qarshi moy bilan qoplash va ularni zangga qarshi-qog‘ozga o‘rash). Uskunani yogʻoch qutilar yordamida qadoqlang yoki-tashuv vaqtida tebranish natijasida shikastlanmaslik uchun poʻlat romlar bilan mahkamlangan choʻzilgan-oʻram bilan oʻrab oling.
-Sotishdan keyingi xizmat: Bir yil-kafolat va ehtiyot qismlarni uzoq-muddatli yetkazib berishni ta'minlang. Mashina asboblarining kelajakdagi partiyalari uchun dizayn va yig'ish jarayonlarini doimiy ravishda optimallashtirish uchun mijozlardan foydalanuvchi fikr-mulohazalarini to'plang.
Qiyang haqida

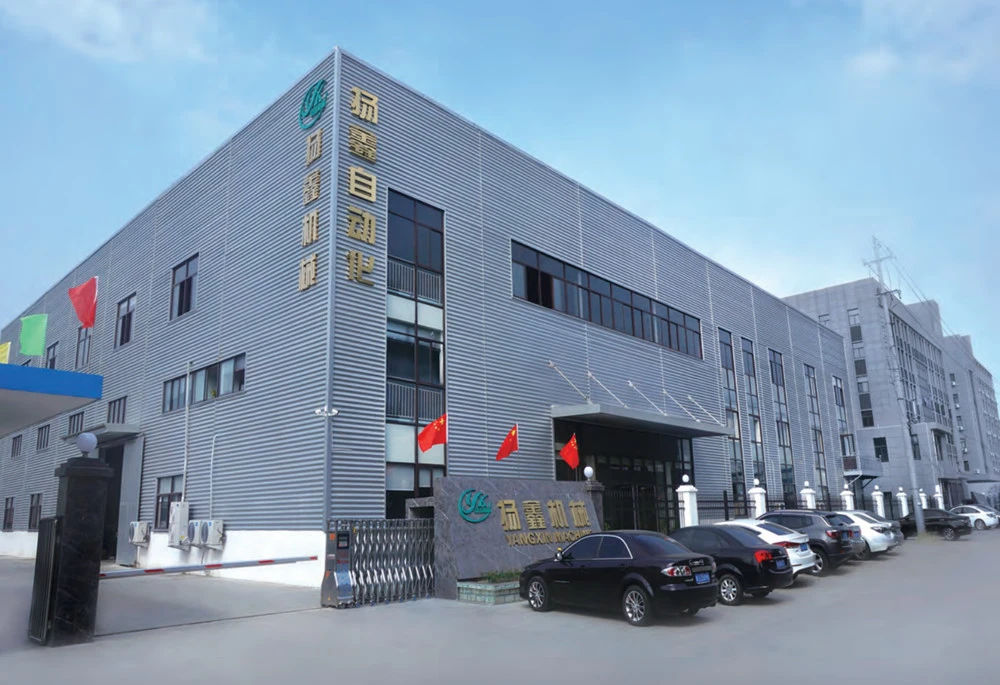

Taizhou Qiyang Trading Co., Ltd. yuqori-texnologik korxona boʻlib, avtomatlashtirilgan apparat uskunalari va nozik CNC dastgohlarini tadqiq etish va ishlab chiqish, ishlab chiqarish va sotish bilan shugʻullanadi. Sanoat boʻylab ilgʻor ishlab chiqarish tajribasi va texnologik resurslarni birlashtirib, kompaniya global mijozlarni yuqori-sifatli dastgohlar va professional ishlov berish yechimlari bilan taʼminlashga intiladi.
TSS
1-savol. Vibratsiyali oziqlantiruvchidan foydalanishda avtomatlashtirish darajasi qanday? Qancha operator kerak?
Javob: Vibratsiyali oziqlantiruvchi (ixtiyoriy lift bilan), oldingi{0}}oziqlantiruvchi tsilindr, qabul qiluvchi blok va konveyer tasmasi o‘z ichiga to‘liq avtomatlashtirilgan ish aylanishiga erishiladi. Bitta operator bir vaqtning o'zida bir nechta birliklarni nazorat qilishi mumkin, bu esa mehnat xarajatlarini sezilarli darajada kamaytiradi.
2-savol. Mahsulotlarni almashtirishda sozlash jarayoni murakkabmi?
Javob: Bu oddiy. Ish qismlarini o'zgartirganda, siz faqat oziqlantirish zarbasini, kolletni (yoki jag'larni) va asbob ofsetlarini sozlashingiz kerak. To'da{2}}turi asboblar posti asbobni tez o'zgartirishga imkon beradi va butun jarayon odatda 30 daqiqa ichida yakunlanishi mumkin.
Q3. Yetkazib berish muddati qancha?
Javob: Standart modellar uchun taxminan 20–30 ish kuni davom etadi; agar standart bo'lmagan{2}}avtomatlashtirishni sozlash (masalan, maxsus ko'targichlar yoki asbob minoralari) ishtirok etsa, bu 30–45 ish kunini talab qiladi.
