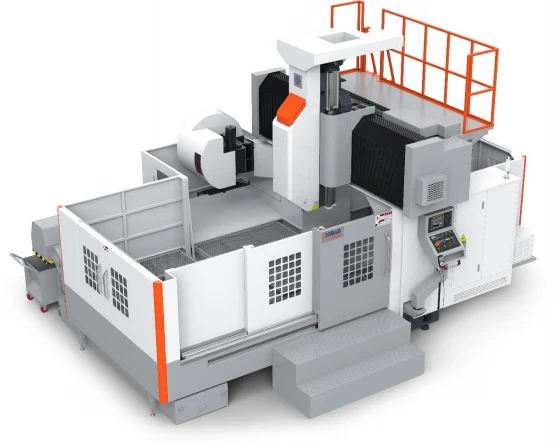

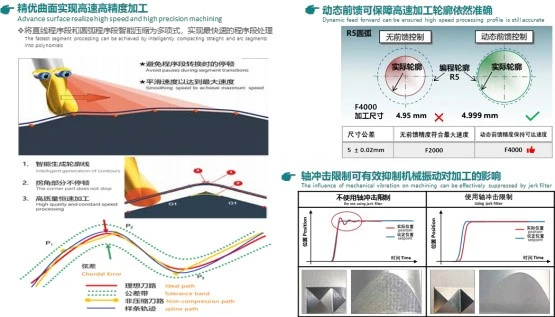

Yuqori tezlikda gantry ishlov berish markazi
Yuqori quvvatli past kuchlanishli quyma temir, qatronli qum, qattiqlashtirilgan. X/Y o'qlari: 55 turdagi rolikli qo'llanmalar (X: 2 rels/6 slayder, Y: 2 rels/4 slayder). Z: issiqlik bilan ishlov berilgan tuproqli quti usuli. Og'ir ikki gaykali C3 vintlari: X 63×10, Y/Z 50×10. Standart 24‑T diskli jurnal (ixtiyoriy 32T yoki zanjir). Chipni olib tashlash: ikkita vint + orqa zanjirli konveyer. Og'irligi 21 t.
Texnik xususiyatlari
|
Parametr |
Birlik |
HD-PL2016 |
|
Ishlov berish diapazoni |
||
|
X/Y/Z o'qining harakatlanishi |
mm |
2000 / 1650 / 800 |
|
Shpindel burnidan stol yuzasigacha bo'lgan masofa |
mm |
250-1050 |
|
Portal orqali kenglik |
mm |
1650 |
|
Portal orqali balandlik |
mm |
1100 |
|
Ish stolining texnik xususiyatlari |
||
|
Ish stolining o'lchami (X * Y yo'nalishi) |
mm |
2000×1300 |
|
Ish stoli T-slot oʻlchami |
mm |
22T×7×170 |
|
Maks. ish stoli yuki |
t |
4 |
|
Shpindelning texnik xususiyatlari |
||
|
Mil konus |
spetsifikatsiya. |
BT50 qisqa burun ph190 |
|
Shpindel tezligi |
rpm |
Kamar 6000 |
|
Shpindel dvigatelining quvvati - moment |
spetsifikatsiya. |
0iMF/M80: 15/18,5 kVt - maks. aylanish momenti 236 Nm; 828D: 15/19,5/22,5/30 kVt - maks. aylanish momenti 292 Nm |
|
Milya podshipnikining joylashishi |
spetsifikatsiya. |
7020 × 4 dona / to'plam; rulman ID 100 mm; po'lat sharlar |
|
Haydovchi nisbati |
spetsifikatsiya. |
Standart: kamar kasnagi haydovchisi (1: 1); Majburiy emas: sayyoraviy yuqori/past diapazonli vites qutisi (1:1/4:1) |
|
Oziqlantirish tizimi |
||
|
G00 tez harakat (X/Y/Z o'qi) |
m/min |
12/12/12 |
|
G01 kesish besleme (X/Y/Z o'qi) |
m/min |
0-10 |
|
Uch-eksli sharli vint spetsifikatsiyasi |
mm |
JIS C3 sinfidagi og'ir{1}}qo'sh gayka; X: 63×P10; Y/Z: 50×P10 |
|
Uch-oʻqli yoʻnalish spetsifikatsiyasi |
spetsifikatsiya. |
X: 55-turi ×2 rels /6 slayder; Y: 55-turi ×2 rels /4 slayder; Z: yuqori chastotali issiqlik bilan ishlangan va tuproqli quti usuli |
|
Dvigatelning uch- o'qi spetsifikatsiyasi (X/Y/Z o'qi) |
spetsifikatsiya. |
Million-puls yuqori-ravshanlikdagi servo motor; 0iMF: 3/3/3 kVt; M80: 4,5/4,5/4,5 kVt; 828D: 5,4/5,4/5,4 kVt |
|
Z-eksaga qarshi og'irlik usuli |
spetsifikatsiya. |
Shlangi muvozanat tsilindri |
|
Asboblar jurnali tizimi |
||
|
Asboblar jurnalining sig'imi |
dona |
Disk{0}}turi qo'lsiz 24T (32T) asboblar jurnali |
|
Mashina parametrlari |
||
|
Joylashuv aniqligi |
mm |
JIS: ±0,005 / har qanday 300 mm sayohat |
|
Takroriylik |
mm |
JIS: ±0,003 / har qanday 300 mm sayohat |
|
Umumiy o'lchamlar |
mm |
6590×4650×4380 |
|
Taxminan mashina og'irligi |
t |
21 |
Qo'llash doirasi
Dizel mashinalari, qishloq xo'jaligi mashinalari, kimyo, yangi energiya, temir yo'l, avtomobil qoliplari, tog'-kon sanoati, aerokosmik, kemasozlik, energetika - frezalash, burg'ulash, burg'ulash, teginishda katta qismlar.
Uskunalarni ishlab chiqarish jarayoni
Qulflash va raqamli yechim talablari
Xaridor 3D modelni taqdim etadi. CAD/CAM tahlili, asboblar yo'lini va shovqinlarni simulyatsiya qilish. Vites qutisi, yon frezalash boshi (90 daraja yoki universal) yoki 32T jurnali haqida qaror qabul qiling.
Shartnoma va MESni rejalashtirish
Imzo. Xaridor poydevor quradi (chizma bo'yicha) va ankraj murvatlarini o'rnatadi. Biz MES ish tartibini yaratamiz, quyma qarishini kuzatamiz, import qismlarining kelishi, do'kon jadvalini tuzamiz. Mijoz real vaqt rejimida platforma orqali ko'radi.
Yuqori qattiqlikdagi yig'ish va aniqlik
Lazer kuzatuvchisi nur-ustun perpendikulyarligini tekshiradi. Granit to'g'ri chiziq 55 turdagi yo'riqnomalarning to'g'riligini sozlaydi. 18 ta kontakt nuqtasi/25×25 mm dan katta yoki teng bo'lgan Z qutisi yo'lini va ramning plastik yuzasini qirib tashlang. Quvvatni yo'qotish paytida gidravlik muvozanat tsilindrini qo'chqorni ushlab turish uchun sinab ko'ring. Ikki vintni + zanjirli konveyerni ulang, 5 m³/soat dan katta yoki unga teng bo'lgan chipni sinovdan o'tkazing.
Zavod sinovi va qabul qilish
48 soat ishga tushiring, milning tebranishini kuzatib boring 1,0 mm/s dan kam yoki unga teng, takroriy joylashishni yozib oling. Mijozning katta qolipini yoki uzun plitasini sinovdan o'tkazing, Ra ni 1,6 mkm dan kam yoki unga teng o'lchang. Mijoz joyida/videoni qabul qilish → to'lov balansi. Vakuumli zangga chidamli, tebranish prokladkalari bo'lgan og'ir yog'och quti, kema.
O'rnatish va raqamli yetkazib berish
Muhandis joyida o'rnatish, qayta kalibrlash, yon boshni kalibrlash. O'qitish va to'liq elektron hujjatlarni taqdim eting (parametrlarni zaxiralash, PLC zinapoyasi, elektr sxemasi, eskirish qismlari 3D). Masofaviy tashxisni faollashtiring. Yakuniy qabulni imzolash → 12 oylik kafolat, umr bo'yi texnik xizmat ko'rsatish.
Biz haqimizda
Hodao CNC Technology milliy yuqori{0}}texnologik korxona bo'lib, yuqori darajadagi CNC uskunalariga- e'tibor qaratadi. Bosh qarorgohi Suzhou shahrida (30 mu) va Anxuy shahridagi filiali (40 mu), shimolda-janubiy ishlab chiqarish tartibini tashkil qiladi. "Texnologiyaga{7}}asoslangan, sifatga-yo'naltirilgan" falsafasiga amal qiladi. Germaniya va Yaponiyaning ilg'or qayta ishlash va tekshirish uskunalarini joriy qiladi. Mahsulot qatori: vertikal, yuqori tezlikdagi portal, katta portal, gorizontal, burg‘ulash/tegish, o‘yma/frezalash mashinalari. Nozik mog'or, avtomobil, 3C, 5G, yangi energiya, aerokosmik sohalarda qo'llaniladi. ISO9001 sertifikati. Barcha mashinalar 72 soat sinovdan o'tgan va mikronaltı aniqlik uchun lazer bilan kompensatsiyalangan. 30 dan ortiq mamlakatlarda-sotishdan keyingi xizmat: 7×24 masofaviy qoʻllab-quvvatlash, 48 soat davomida{25}}saytda javob. Shuningdek, biz avtomatlashtirilgan ishlab chiqarish liniyasi yechimlarini moslashtiramiz.
TSS
1-savol. Nima uchun X da 63 mm diametrli sharli vint?
Javob: X 2000 mm masofani bosib o'tadi va 4 t umumiy og'irlikni ko'taradi. Kattaroq diametr sarkmalarga qarshi turadi va qattiqlikni ta'minlaydi. Y/Z qisqaroq sayohat, engilroq yuk → 50 mm etarli.
2-savol. Ixtiyoriy vites qutisining foydasi bormi?
Javob: Vites qutisi yuqori/past diapazonlarni beradi (1:1 va 4:1). Past diapazon og'ir quyma temir/po'latni kesish uchun momentni 292 Nm ga oshiradi. Standart kamar momenti 236 Nm. Vites qutisi imkoniyatlarini kengaytiradi.
Q3. Shlangi balanslash silindrining maqsadi?
Javob: Z ram va mil boshi og'ir. Silindr og'irlikning ~80% ni o'zgartiradi, bunda vint yuki va eskirishini kamaytiradi, joylashishni aniqlash aniqligi va javobini yaxshilaydi, vintning ishlash muddatini uzaytiradi.
