5 eksa yuqori tezlikda ishlov berish markazi

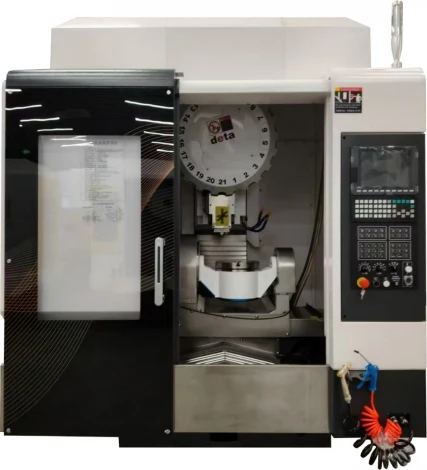

HD‑UT380+ – kichik, murakkab qismlarga ixcham, yuqori aniqlikdagi ishlov berish uchun qurilgan besh o‘qli ishlov berish markazi. Uning ishchi konverti engil va o'rta yuklarni qo'llab-quvvatlaydigan aylanuvchi stolga ega oddiy o'lchamdagi komponentlarni o'z ichiga oladi. A-o'qi keng egilish diapazonini ta'minlaydi, C-o'qi esa to'liq uzluksiz aylanishni ta'minlaydi. Yuqori aniqlikdagi fikr-mulohaza mukammal joylashishni va takroriylikni ta'minlaydi. Yuqori tezlikdagi BT30 shpindel besh o'qli ilovalarda materiallarni samarali olib tashlash uchun zarur bo'lgan quvvatni ta'minlaydi.

So'rov yuborish

Mahsulotni tanishtirish

Ko'p qatlamli qovurg'ali ixcham, qattiq taglik. THK sharli qo'llanmalar, oldindan cho'zilgan vintlardek. DD jadvali (nol bo'shliq) + vaqt panjarasi (±2″). 21T soyabon jurnali (ixtiyoriy qo'shimcha). Avtomatik eshik/robot uchun M-kodi. Misol: pichoqni qayta ishlash 3 o'qga qaraganda 40% tezroq.

Texnik xususiyatlari

Parametr	Birlik	HD-UT380+
Ishlov berish diapazoni
X-eksa harakati (chapga-o‘ngga)	mm	500
Y-eksa harakati (old-orqa)	mm	560
Z-eksa harakati (yuqoriga-pastga)	mm	380
Shpindel burnidan stol yuzasigacha bo'lgan masofa	mm	60-440
Shpindel markazidan ustun yo'nalishi yuzasigacha bo'lgan masofa	mm	445
Aylanadigan stolning texnik xususiyatlari
Jadvalning diametri	mm	φ260
T-stol yuzasidagi tirqish hajmi	mm	12T × 4, 360 daraja teng masofada joylashgan
Maks. yuk	kg	50
Burilish burchagi	Daraja	C-o'qi: 360 daraja; A-eksa: ±110 daraja
Maks. aylanish tezligi	rpm	C-oʻqi: 250; A-oʻqi: 200
Minimal o'sish	Daraja	0,001 daraja
Stol dvigateli	sek	A/C o'qi: 3,0 kVt quvvatga ega DD motor
Masshtab (panjara)	sek	A/C o'qi: vaqt panjarasi (standart)
Shpindelning texnik xususiyatlari
Mil konus	spetsifikatsiya.	BT30
Shpindel tezligi	rpm	BT30-20000
Shpindel dvigatelining quvvati - moment	spetsifikatsiya.	20000 aylanish tezligi: 5,5/7,5 kVt
Milya podshipnikining joylashishi	spetsifikatsiya.	7008×4 dona; rulman ID 40 mm; keramik sharlar
Oziqlantirish tizimi
G00 tez harakat (X/Y/Z o'qi)	m/min	30/30/30
G01 kesish besleme (X/Y/Z o'qi)	m/min	10
Uch-eksli sharli vint spetsifikatsiyasi	mm	THK JIS C3 sinfi; 32×P10
Uch-oʻq yoʻnalishi spetsifikatsiyasi	spetsifikatsiya.	THK; X/Y/Z: 30/30/35 tipidagi to'p chiziqli yo'nalishlar
Dvigatelning uch- o'qi spetsifikatsiyasi (X/Y/Z o'qi)	spetsifikatsiya.	Million-puls yuqori-ravshanlikdagi servo motor; 220MA: 3,1/3,1/3,9 kVt
Asboblar jurnali tizimi
Asboblar jurnalining sig'imi	dona	Umbrella{0}}turi 21T asboblar jurnali
Mashina parametrlari
Aylanadigan stol indekslash aniqligi	sek	C-oʻqi: ±10″; A-oʻq: ±10″
Aylanadigan stolning takrorlanishi	sek	C-oʻqi: ±2″; A-oʻqi: ±2″
Uch-oʻq boʻyicha joylashishni aniqlash aniqligi	mm	JIS: ±0,005 / har qanday 300 mm sayohat
Uch-oʻqning takrorlanishi	mm	JIS: ±0,003 / har qanday 300 mm sayohat
Umumiy o'lchamlar (kenglik / chuqurlik / balandlik)	mm	1950×2655×2524
Mashinaning umumiy og'irligi	t	3.7

Qo'llash doirasi

Kichik partiya, ko'p xilma-xil qismlar: dron ramkalari, robot bo'g'inlari, nozik klapanlar, tartibsiz vintlardek. Nol nuqtasini tez o'zgartirish moslamasidan foydalaning.

Uskunalarni ishlab chiqarish jarayoni

01/

Qism ma'lumotlarini, chiqishni, o'zgartirish chastotasini to'plang. Avtomatlashtirishni taklif qiling (FANUC CRX yoki portal).

02/

Xaridor kabellarni/havo liniyalarini oldindan joylashtiradi. Mustaqil poydevor 400 mm + izolyatorlar.

03/

20 darajali do'konda yig'ing. Ballbarning yumaloqligi, lazer chiziqli o'qlari. Haydash uchun . 72soat yonish uchun vaqt panjarasini yozing.

04/

Majburiy emas avtomatik eshik + tutqich. Uchuvchisiz oqimni simulyatsiya qilish (yuklash → mashina → tushirish → tekshirish).

05/

Saytda hujayrani qabul qilish. Yetkazib berish. 1‑yil kafolati + masofaviy monitoring (ixtiyoriy). Muhandis 3 kun. Bepul eskirish qismlari: muhrlar, bahor, tozalash to'plami.

Biz haqimizda

Hodao CNC Technology – five‑axis & automation line supplier, >50 ta hujayra yetkazib berildi. Uyda keyingi ishlov berish guruhi. Barcha mashinalar jo'natilishdan oldin -5 darajadan 40 darajagacha sinovdan o'tkazildi.

TSS

1-savol. Quvvat o'chirilganda aylanuvchi stol siljiydimi?

Javob: A o'qi dvigatelida elektromagnit tormoz mavjud - avtomatik ravishda qulflanadi. Tormozning shikastlanishiga yo'l qo'ymaslik uchun o'chirilgan holatda aylantirishni majburlamang.

2-savol. Oddiy BT30 ushlagichidan foydalanishim mumkinmi?

Javob: Ha, lekin muvozanatli ushlagich (G2.5) tavsiya etiladi; aks holda yuqori tezlikdagi tebranish sirt qoplamasiga zarar yetkazadi.

Q3. Mashina onlayn o'lchashni qo'llab-quvvatlaydimi?

Javob: Ha. Majburiy emas probni ish qismini tekislash, o'lchamlarni qoplash, asbob sinishini aniqlash uchun so'l dastur orqali chaqirish mumkin. Biz standart o'lchov davrlarini taqdim etamiz.
